Shure

with ADX 系列发射机

变革性的数字无线系统。

  • 480MHz
  • 490MHz
  • 500MHz
  • 510MHz
  • 520MHz
  • 530MHz
  • 540MHz
  • 550MHz
  • 560MHz
  • 570MHz
  • 580MHz

适用于关键应用的增强功能。

关键应用需要 ADX 系列的增强功能。这些支持 ShowLink® 功能的发射机提供实时远程控制并能自动检测并规避干扰，外形包括频率分集手持式发射机和带有内置自调谐天线的首款微型腰包式发射机。

ADX 系列发射机

ADX1M 微型腰包式发射机

极其小巧而光滑的腰包内置天线，可以在剧院演出和其他需要谨慎放置的应用中更好地隐藏，并且佩戴更舒适。

ADX1M 微型腰包式发射机

ADX 发射机为实现卓越性能奠定了基础，它具有高达 184 MHz 的宽调谐范围、干扰保护、先进的充电功能、流线型设计和 ShowLink 远程控制，可直接从口译室进行实时参数调整

  • 1内置天线的小型、流线型设计，具有更好的隐蔽性和耐磨性 (68mm × 60mm × 18mm)
  • 2高对比度 OLED 显示器
  • 3分集 ShowLink 支持远程发射机控制和自动避免干扰
  • 4Ultem® PEI 塑料结构，提高耐热性和耐久性

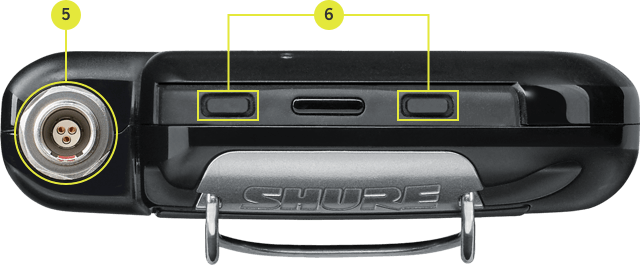

  • 5凹槽式 LEMO 接头
  • 6膜式按钮和 LEMO 连接，用于防止汗水和湿气进入

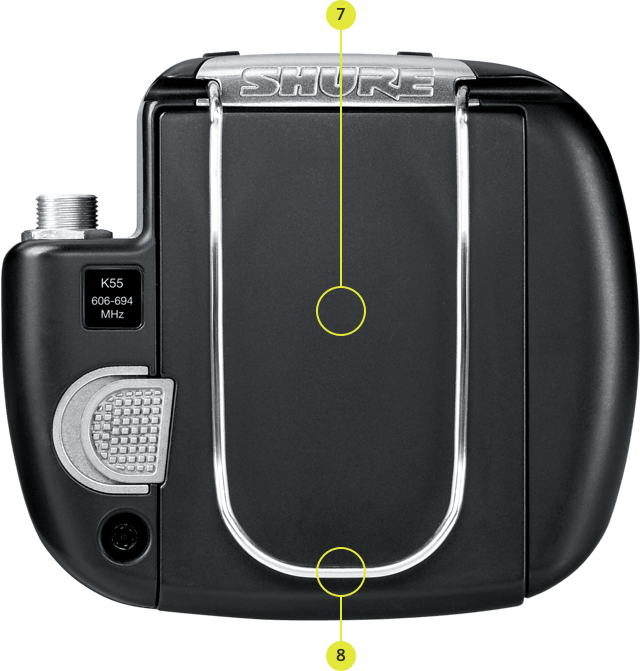

  • 7使用 SB910M 充电电池可连续使用长达 6.5 小时
  • 8可拆卸皮带夹

ADX1 腰包式发射机

具有强大功能和选项的更薄、更轻的腰包式发射机。

ADX2 和 ADX2FD 手持式发射机

黑色或镍色的时尚设计，提供频率分集选项。

ADX1 腰包式发射机

ADX 发射机为实现卓越性能奠定了基础，它具有高达 184 MHz 的宽调谐范围、干扰保护、先进的充电功能、流线型设计和 ShowLink 远程控制，可直接从口译室进行实时参数调整。

  • 可拆卸式天线和完全隐藏的按钮和开关
  • 两个接头选项：TA4 和 LEMO3
  • 具有强大功能的高级控制菜单
  • 耐用、防潮、轻质的镁金属外壳
  • 使用 SB910 充电电池可连续使用长达 9 小时
  • 分集 ShowLink 支持远程发射机控制和自动避免干扰
  • 适用于插座式充电的外部单元

ADX2 和 ADX2FD 手持式发射机

ADX 发射机为实现卓越性能奠定了基础，它具有高达 184 MHz 的宽调谐范围、干扰保护、先进的充电功能、流线型设计和 ShowLink 远程控制，可直接从口译室进行实时参数调整。

  • 以下拾音头选项提供:
    • KSM8
    • KSM9, KSM9HS
    • BETA®87A, BETA®87C
    • BETA 58A®
    • SM58®
  • 设计时尚，功能强大
  • 耐用、防潮、轻质的金属外壳
  • 使用 SB920 充电电池可连续使用长达 9 小时
  • 黑色或镍色表面可选
  • 适用于插座式充电的外部单元（搭配可选的全覆盖天线罩
  • 分集 ShowLink 支持远程发射机控制和自动避免干扰
  • 能够在两个离散载波上传输射频信号
  • 可选的 50mW 大功率模式，用于在单个频率上驱动增加的功率

    • 仅限ADX2FD手持式发射机

Axient Digital数字接收机

适当规模的接收机解决方案。

双通道接收机和四通道接收机选项提供了完整的功能，从高性能射频和透彻数字音频到软件控制。使用 Quadversity™，AD4Q 可以为单个通道分配四个天线，以实现更好的覆盖和信号质量。

AD4D 双通道数字接收机和 AD4Q 四通道数字接收机

与所有 AD 和 ADX 发射机兼容。
  • 宽调谐范围高达 184MHz
  • 每个通道可实现真正的数字分集接收，用于下降电阻
  • 使用 Wireless Workbench 软件和 ShurePlus Channels 应用程序进行网络化控制
  • 可选的直流模块可用于支持冗余电源
  • 用于扩展天线覆盖和改进射频信噪比的 Quadversity 模式（仅适用于 AD4Q)
  1. 1前面板耳机插孔可以实施 Dante Cue 和 Dante Browse 监控
  2. 2锁定交流接头
  3. 3可配置式以太网交换机，用于冗余 Dante 数字输出
  1. 4AES3 输出
  2. 5可切换式 XLR/AES3 输出
  3. 6通道质量表显示射频信噪比
  4. 7级联天线端口可切换到 Quadversity 输入

命令与控制硬件

AD610 分集 ShowLink® 接入点

ShowLink技术提供出众的远程控制和监控功能，无论您面对什么样的射频环境，都能轻松协调清晰、可用的频率。

AD610 分集 ShowLink® 接入点

AD610 在所有链接的发射机和接收机之间提供无线网络连接。

  • 每个接入点可实时无线远程控制多达 16 台发射机
  • 提供调节增益、改变频率、静音信号等功能
  • 真正的分集天线方案在 2.4 GHz 频率范围内保持稳定的链路
  • 自动通道选择扫描 2.4 GHz 范围以获得最佳通道
  • 如果信号降级，自动频率捷变功能将网络移动到最佳可用通道
  • 与 Axient Digital数字无线系统 ADX 系列和 Axient 模拟系统兼容

AXT600 频谱管理器

单个机架单元提供宽带 UHF 频谱扫描和分析，以及兼容的频率协调。

AXT600 频谱管理器

单个机架单元提供宽带 UHF 频谱扫描和分析，以及兼容的频率协调。

  • 在大约一分钟内扫描并分析全球 UHF 频谱 (470–952 MHz)
  • 与 Axient Digital数字无线系统和其他舒尔网络无线系统兼容
  • 持续实时监控、评估和显示备用频率

网络充电功能

SBRC 机架式充电站

一系列网络电池解决方案采用机架式 SBRC，并且还包括一系列支持单独和插座式充电的设备。

SBRC 机架式充电站

  • 与 AD 和 ADX 系列发射机兼容
  • 通过舒尔 Wireless Workbench® 软件远程监控
  • 电池参数的前面板显示屏，包括以小时和分钟为单位的充满时间，以及容量百分比
  • 在单个机架空间内容纳 8 个锂离子电池

其他充电模块

  • SBC-AX
    适用于 SB900A 的 SBC-AX 充电模块
  • SBM910
    适用于 SB910 的 SBM910 充电模块
  • SBM920
    适用于 SB920 的 SBM920 充电模块
  • SBM910M
    适用于 SB910M 的 SBM910M 充电模块

其他插座充电器

  • SBC200 2 单元插座充电器
    SB900A 电池 (AD1 和 AD2)
  • SBC220 2 单元插座充电器
    SB900A 电池 (AD1 和 AD2)
    通过舒尔 Wireless Workbench 远程监控
  • SBC240 2 单元插座充电器
    SB910 电池 (ADX1)
    SB920 电池 (ADX2 和 ADX2FD)
    通过舒尔 Wireless Workbench 远程监控
  • SBC800 8 单元充电器
    SB900A 电池 (AD1 和 AD2)
  • SBC840 8 单元充电器
    SB910 电池 (ADX1)
    SB920 电池 (ADX2 和 ADX2FD)
    通过舒尔 Wireless Workbench 远程监控
  • SBC840M 8 单元充电器
    SB910M 电池 (ADX1M 微型腰包式)
    通过舒尔 Wireless Workbench 远程监控

其他附件

  • 电池盒
  • 天线罩
  • 锁定的电源线
  • 手持式和腰包式发射机的 ShowLink 讲话开关

比较

Axient Digital AD系列
发射机
Axient Digital ADX系列
发射机
Axient（模拟）
ULX-D®
UHF-R®
系统技术
数字
数字
模拟
数字
模拟
接收机格式
双通道/四通道
双通道/四通道
双通道
单通道/双通道/四通道
单通道/四通道
发射机最大调谐范围
184 MHz
184 MHz
80 MHz
64 MHz
80 MHz
传输模式
标准，高密度
标准，高密度
标准
标准，高密度
标准
通道质量指标
否
否
否
天线分集
真分集
真分集
真分集
天线开关分集
真分集
Quadversity™
否
否
否
延迟（发射机到接收机模拟输出）
标准模式：2ms
高密度模式：2.9ms
标准模式：2ms
高密度模式：2.9ms
<1ms
<2.9ms
接近0ms
发射机频率分集
否
发射机远程控制
否
通过一个ShowLink接入点，最多可以监视和控制 16个发射机
通过一个ShowLink接入点，最多可以监视和控制 16个发射机
否
否
微型腰包式发射机
否
ADX1M
UR1M
否
UR1M
每个电视频段通道
标准模式：
17通道/6 MHz，23通道/8 MHz
高密度模式：
47通道/6 MHz，63通道/8 MHz
标准模式：
17通道/6 MHz，23通道/8 MHz
高密度模式：
47通道/6 MHz，63通道/8 MHz
15通道/6 MHz
19通道/8 MHz
标准模式：
17通道/6 MHz，23通道/8 MHz
高密度模式：
47通道/6 MHz，63通道/8 MHz
10通道/6 MHz
13通道/8 MHz
干扰检测
否
自动防干扰
否
否
否
动态范围
模拟输出（XLR）：>120dB，a加权，系统增益@+10
数字输出（Dante，AES3，AES67）:125dB，a加权
模拟输出（XLR）：>120dB，a加权，系统增益@+10
数字输出（Dante，AES3，AES67）:125dB，a加权
卡侬输出：
>118 dB，A权重
AES3输出：
>130dB，A权重
卡侬输出：
>120 dB，A权重，系统增益+10
Dante输出：
>130dB，A权重，系统增益+10
卡侬输出：
>105 dB，A权重
音频输出
板载模拟（卡侬和TRS）
板载数字（AES3、Dante和AES67）
板载模拟（卡侬和TRS）
板载数字（AES3、Dante和AES67）
板载模拟（卡侬和TRS）
板载数字(AES3)
板载模拟（卡侬和TRS）
板载数字(Dante)
板载模拟（卡侬和TRS）
加密
否
否
电池选项
AA、SB900/SB900A锂离子充电电池（电量指示功能）
SB910、SB920和SB910M锂离子充电电池（电量指示功能）
AXT910和AXT920锂离子充电电池（电量指示功能）、AA（通过适配器盒）
SB900/SB900A锂离子充电电池（电量指示功能）、AA
AA（适用于UR1、UR2、UR3）、AAA（适用于UR1M）、应该是UR1M 中间没有I、SB900/SB900A锂离子充电电池（适用于UR5，电量指示功能）
充电选项
SBC100、SBC200和SBC800（适用于SB900/SB900A）
联网机架充电器、联网插座充电器、联网仅电池桌面充电器
AXT900联网机架充电器、AXT903和AXT904便携充电器
SBC100、SBC200和SBC800（适用于SB900/SB900A）
SBC100、SBC200和SBC800（适用于SB900/SB900A）
