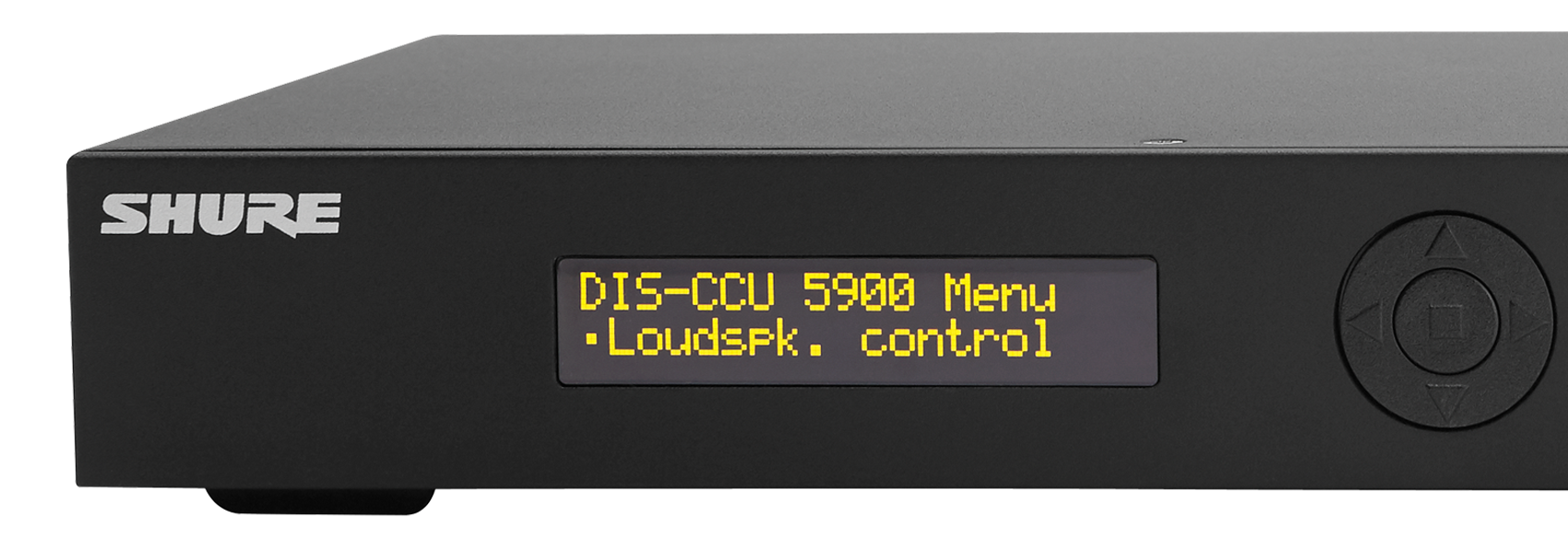

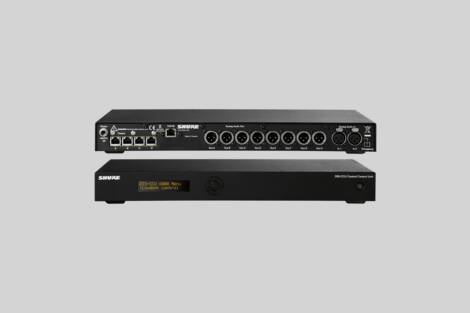

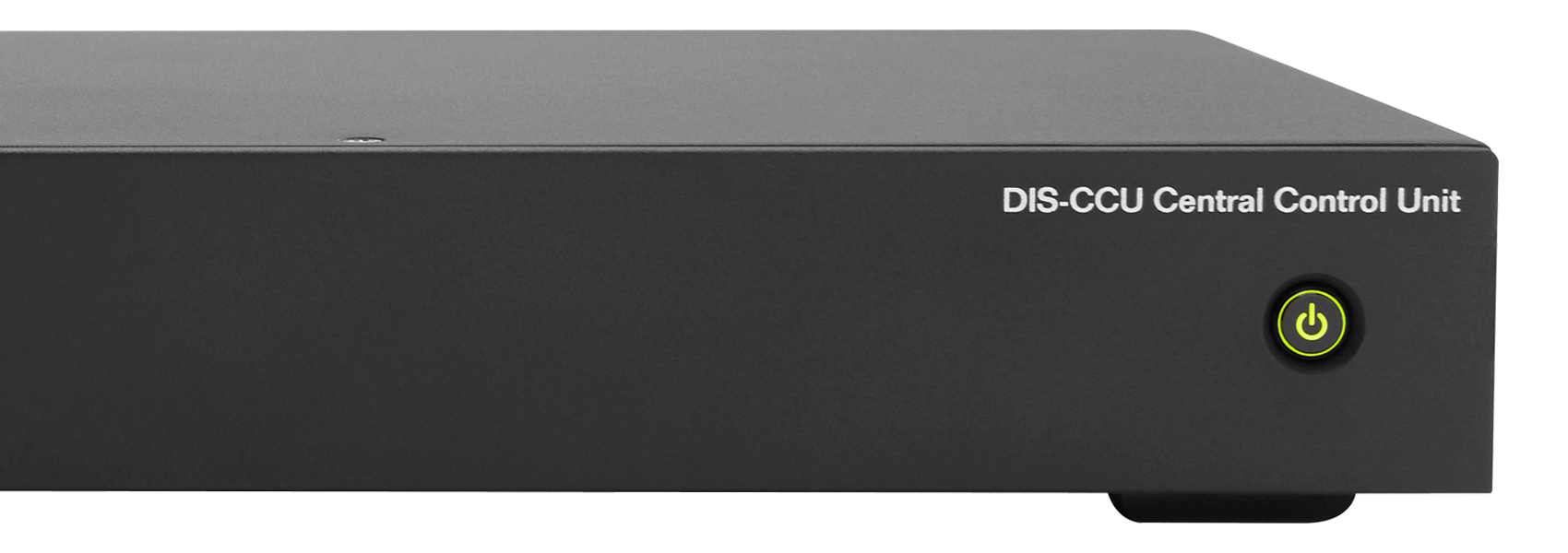

Unité centrale pour les systèmes avec unités de microphone DDS 5900 (standard) ou DCS 6000 (nécessite une licence en option). En mode standard DDS 5900, elle permet d’alimenter jusqu'à 60 unités de microphones et prend en charge jusqu'à 250 unités. Elle supporte également 2 langues et 32 interprètes. Deux entrées audio analogiques sont disponibles pour les sources externes telles que les microphones sans fil, ainsi que 8 sorties audio analogiques pour la connexion à un système de vidéo-conférence, un équipement d'enregistrement audio, un système de sonorisation de renfort, ou un système de distribution de l’interprétation sans fil. Avec une License de fonctionnalité FL6000, la centrale DIS-CCU peut être utilisé avec des unités de microphone de la série DCS 6000 jusqu'à 250 participants et 4 langues. Des licences de fonctionnalités supplémentaires permettent d’augmenter la capacité du système pour un maximum de 3800 participants, 200 interprètes et 31 langues.
Principales caractéristiques
Principales caractéristiques
- Compatibilité avec soit les unités de discussion de la série DDS 5900 ou les unités de conférence de la série DCS 6000 lorsque la licence de fonctionnalités FL6000 est installée
- Transmission audio entièrement numérique avec fonction de brouillage pour éviter les écoutes indésirables
- Prise en charge de quatre modes de fonctionnement des microphones: Automatique, FIFO, Manuel et VOX (commande vocale)
- Jusqu'à 8 micros ouverts en simultanés avec fonction de coupure automatique
- Alimente directement jusqu'à 60 unités de discussion ou de conférence sans la nécessité d'une alimentation supplémentaire
- Contrôle jusqu'à 250 unités de microphone, 2 langues, et 32 unités d'interprètes
- Contrôle jusqu'à 3800 unités de microphone, 31 langues et 200 unités d'interprétation avec les licences de fonctionnalités optionnelles
- Deux entrées audio analogiques pour la connexion à des sources audio externes
- Huit sorties audio analogiques pour la connexion à un système de vidéo-conférence, un enregistreur audio/vidéo, un système de sonorisation, ou un système de distribution de l’interprétation sans fil
- Topologie de bus DCS-LAN en série de type "daisy-chain" utilisant un câblage CAT5e (ou supérieur) blindé F/UTP ou U/FTP
- Interface utilisateur via navigateur Web pour le contrôle des microphones, liste de demandes de parole, et la configuration du système à l'aide d'un ordinateur ou une tablette
- Adresses Web distinctes pour l'administrateur, le président et les fonctions d'affic
- Table d’allocation des sièges intégrée pour l'attribution des noms des participants et/ou des numéros de sièges aux unités
Description
Mode de fonctionnement DCS 6000a/p>
Tel que livrée, la centrale DIS-CCU peut contrôler jusqu'à 250 unités de discussion de la série DDS 5900 et 32 unités d'interprétation. Lorsqu’une licence de fonctionnalité FL6000 est installée, la centrale DIS-CCU peut être utilisé soit avec des unités de discussion DDS 5900 ou des unités de conférence DCS 6000 (mais pas les deux en même temps). Des licences de fonctionnalités supplémentaires sont disponibles pour étendre les capacités du système:
- FL6000-3800 Permet d’augmenter le nombre d'unités de conférence jusqu'à 3800 participants et 200 interprètes (avec matériel en option)
- FL6000-INT-8, FL6000-INT-16, FL6000-INT-31 Permet d’augmenter le nombre de canaux d’interprétation à 8, 16 ou 31 langues
Le bus DCS-LAN peut être ramifié en utilisant un répéteur RP 6004 ou une unité d’extension EX 6010. Le kit d’alimentation DCS-LAN PI-6000-XX ou l’unité d’extension EX 6010 permettent aussi d’ajouter des unités de conférence supplémentaires. L’insertion de boîtiers de jonction JB 6104 dans la chaîne DCS-LAN permet de connecter à chaud jusqu'à 4 unités de discussion ou de conférence
Versions disponibles
Versions disponibles
Spécifications
Spécifications
Caractéristiques techniques
Spécifications techniques supplémentaires
System Performance
The following table provides maximum number unit and channel counts per DCS 6000 system. (requires FL6000)
Audio
- Max. number of discussion units: 250
- Number of discussion units powered by DIS-CCU : up to 60
- Max. number of open "floor" microphones: 8
- Max. number of languages (interpreter channels) : 2
- Max. number of interpreter units : 32
- Max. number of discussion units: 3800
- Number of discussion units powered by DIS-CCU : up to 46
- Max. number of open "floor" microphones: 8
- Max. number of languages (interpreter channels) : 31
- Max. number of interpreter units : 200
- DCS-LAN outputs : Four (4) RJ45 female sockets
- TCP/IP : RJ45 female sockets
Audio Inputs
- Analog Input 1 : One 3-pin female XLR socket (electronically balanced)
- Nominal input level (Input 1) : switchable ( 0 dBm (0.775V RMS, -10 dBm (0.245V RMS)
- Max. input level : +15 dBm (4.5V RMS)
- Input Impedance : 50-100 kΩ
- Analog Input 2 (Audio In or EEM ) : One 3-pin female XLR socket (electronically balanced) with contact closure
Audio outputs
- Analog audio out : Eight (8) 3-pin male XLR sockets (electronically balanced)
- Maximum load : > 1 k ohm
- Nominal output level : 0 dBm at nominal input
- Max. output level : 4.9V RMS ~ +16 dBm
Electrical
- Power consumption : 22W/48V (150W max.)
- Supply voltage for microphone units : 122W/48V
- Sound quality : 24 bit audio, 32 kHz sampling frequency
- Frequency response : 65 Hz-16 kHz
- THD : < 0.1 %
- Signal-to-noise ratio : > 85 dBA
Mechanical
- Mounting : tabletop, standard 19" rack
- Dimensions (H x W x D) : ( 44.4 x 426 x 186 mm ),( 1.75 x 16.8 x 7.2 in. )
- Color : Black
- Weight : 2.8 kg (6.17 lbs. )
- Temperature range - Operation : 5° to 40° C, 35-80% humidity
- Temperature range - Storage: -20° to 60° C, 10-80% humidity
PS CCU External Power Supply (SUR-A15T)
- Main voltage : 100-240 V, 50-60 Hz nominal
- Max. consumption : 175 W
- Total supply power : 144 W (power factor: >0.95)
- Standby consumption : <0.15 W (no load)
- Supply voltage : 48V/3A @ 40°C ( De-rate linearly to 50% @ 60°C )
- Efficiency : 89%, typical
- Inrush Current : 230 V: <80 A , 115 V: <40 A
Certifications: The DCS 6000 system conforms to standard IEC 60914.
